ການສອດຄ່ອງກັບ Two ເຊື່ອມຕໍ່ດ່ວນຊ່ວຍໃຫ້ມີການເຊື່ອມຕໍ່ທີ່ປອດໄພໂດຍການກົດທໍ່ຢ່າງງ່າຍດາຍ.
ເພື່ອເອົາທໍ່, ທໍາອິດກົດໃສ່ແຂນເສື້ອປ່ອຍໃຫ້ເຂົ້າໄປໃນສະແຕນເລດ, ແລະຫຼັງຈາກນັ້ນທໍ່ສາມາດດຶງອອກໄດ້ງ່າຍ.
ອຸປະກອນເຊື່ອມຕໍ່ສາຍເຊື່ອມຕໍ່ດ່ວນແມ່ນໃຊ້ໃນລະບົບ TYBE TYTOMATIC
ອຸປະກອນທໍ່ pneummatic ທີ່ມີຫລາຍປະເພດສາມາດຕອບສະຫນອງທຸກສິ່ງທີ່ບໍ່ຖືກຕ້ອງໃນລະບົບທໍ່ pneumatic
ເຖິງແມ່ນວ່າຫຼັງຈາກຕິດຕັ້ງແລ້ວ, ທິດທາງຂອງທໍ່ສາມາດປ່ຽນແປງໄດ້ຢ່າງເສລີ
ຮ່າງກາຍທອງເຫລືອງ nickel-plasted ແມ່ນການກັດລ່ວງຫນ້າ - ຫຼັກຖານສະແດງແລະການຕ້ານມົນລະພິດ
ທັງຫມົດ r ແລະ Npt Threads ກາວມີຜົນສະທ້ອນ.
ກະທູ້ຊື່ໆທັງຫມົດແມ່ນແຫວນມາດຕະຖານ o.
ຕາຕະລາງປຽບທຽບຂໍ້ມູນທີ່ກໍານົດໄວ້ສໍາລັບອຸປະກອນ pneumatic
| ທໍ່ທໍ່ທໍ່ຂະຫນາດ 55 ° Taper | |||||
| ລະຫັດ | 01 | 02 | 03 | 04 | 06 |
| ດ້າຍ | R1 / 8 | R1 / 4 | r3 / 8 | 1/2 | R3 / 4 |
| ສາຍແອວຍາວ 55 °ກົງ | |||||
| ລະຫັດ | g01 | G02 | G03 | G04 | G06 |
| ດ້າຍ | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 |
| ກະທູ້ metric | |||||
| ລະຫັດ | m3 | M5 | m6 | ||
| ດ້າຍ | m3x0.5 | m5x0.8 | M6X1.0 | ||
| ທໍ່ທໍ່ທໍ່ລະບາຍອາກາດ 60 ° | |||||
| ລະຫັດ | n01 | n02 | n03 | n04 | n06 |
| ດ້າຍ | NPT1 / 8 | NPT1 / 4 | NPT3 / 8 | NPT1 / 2 | NPT3 / 4 |
| ກະທູ້ pitch ດີເປັນເອກະພາບ | |||||
| ລະຫັດ | ລຸ້ມ | ||||
| ດ້າຍ | 10-3Umunf | ||||
ຫມາຍເຫດ: ເຄື່ອງ pneumatic olk ແມ່ນຖືກຂົນສົ່ງໂດຍຄ່າເລີ່ມຕົ້ນດ້ວຍກະທູ້ taper. ຖ້າປະເພດກະທູ້ອື່ນໆ (E.g. , ຂະຫນານ, metric, npt, ແລະອື່ນໆ), ກະລຸນາແຈ້ງໃຫ້ທີມງານຂາຍ Olk ຂອງພວກເຮົາເມື່ອວາງຄໍາສັ່ງ.
ກະທູ້ທົ່ວໄປແລະມາດຕະຖານກະທູ້ສໍາລັບການເຊື່ອມຕໍ່ສາຍເຊື່ອມຕໍ່ດ່ວນ
| ປະເພດກະທູ້ | ລະຫັດກະທູ້ | ແບບຟອມກະທູ້ | ມຸມກະທູ້ (α) | ປະເພດການຈັບຄູ່ | ມາດຕະຖານ | ລະຫັດມາດຕະຖານ | ອົງການຈັດຕັ້ງມາດຕະຖານ |
| BSPP (ເປັນຮູບທໍ່ກົມ, ບໍ່ປະທັບຕາ) | G | ພາຍໃນ / ພາຍນອກ | 55 ° | ຂະຫນານ / ຂະຫນານ | ISO 228-1 ປີ 2003 | iso | ISO - ອົງການຈັດຕັ້ງສາກົນເພື່ອມາດຕະຖານ |
| BSPP | ພາຍໃນ / ພາຍນອກ | 55 ° | ຂະຫນານ / ຂະຫນານ | GB / T 7307 2001 | Gb | SAC - ການບໍລິຫານມາດຕະຖານຂອງຈີນ | |
| pf | ພາຍໃນ / ພາຍນອກ | 55 ° | ຂະຫນານ / ຂະຫນານ | BS 228-1 2003 | BS | BSI - ສະຖາບັນມາດຕະຖານອັງກິດ | |
| jis b 0202 | ລາວ | JISC - ຄະນະກໍາມະການຕະຫຼອດອຸດສາຫະກໍາຍີ່ປຸ່ນ | |||||
| ks b 0221 | KS | kats - ອົງການຂອງອົງການເຕັກໂນໂລຢີແລະມາດຕະຖານເກົາຫຼີ | |||||
| BSPT (Tapered, All Wearinging) | ຢ້ອນ | ພາຍ | 55 ° | tapered / ຂະຫນານ | ISO 7-1 | iso | ISO - ອົງການຈັດຕັ້ງສາກົນເພື່ອມາດຕະຖານ |
| rc | ພາຍ | tapered / ຂະຫນານ | GB / T 7306-1987 | Gb | SAC - ການບໍລິຫານມາດຕະຖານຂອງຈີນ | ||
| R | ຍູ່ນອກ | tapered / ຂະຫນານ | bs 21 1985 | BS | BSI - ສະຖາບັນມາດຕະຖານອັງກິດ | ||
| ບຸ່ຍ | ພາຍໃນ / ພາຍນອກ | 55 ° | tapered / tapered | jis b 0203 | ລາວ | JISC - ຄະນະກໍາມະການຕະຫຼອດອຸດສາຫະກໍາຍີ່ປຸ່ນ | |
| pt | ພາຍໃນ / ພາຍນອກ | tapered / tapered | ks b 0222 | KS | kats - ອົງການຂອງອົງການເຕັກໂນໂລຢີແລະມາດຕະຖານເກົາຫຼີ | ||
| NPSC (ອາເມລິກາພາຍໃນ) | NPSC | ພາຍ | 60 ° | tapered / ຂະຫນານ | Ansi b1.20.1-1983 | ຕອບ | ANSI - ສະຖາບັນມາດຕະຖານແຫ່ງຊາດອາເມລິກາ |
| GB / T 12716-2002M | Gb | SAC - ການບໍລິຫານມາດຕະຖານຂອງຈີນ | |||||
| npt (ອາເມລິກາ tapered) | ນິສາ | ພາຍໃນ / ພາຍນອກ | 60 ° | tapered / tapered | Ansi b1.20.1-1983 | ຕອບ | ANSI - ສະຖາບັນມາດຕະຖານແຫ່ງຊາດອາເມລິກາ |
| GB / T 12716-2002M | Gb | SAC - ການບໍລິຫານມາດຕະຖານຂອງຈີນ | |||||
| ກະທູ້ metric | M | ພາຍໃນ / ພາຍນອກ | 60 ° | ຂະຫນານ / ຂະຫນານ | ISO 261-1998 | iso | ISO - ອົງການຈັດຕັ້ງສາກົນເພື່ອມາດຕະຖານ |
| GB / T 1193-2003 | Gb | SAC - ການບໍລິຫານມາດຕະຖານຂອງຈີນ |

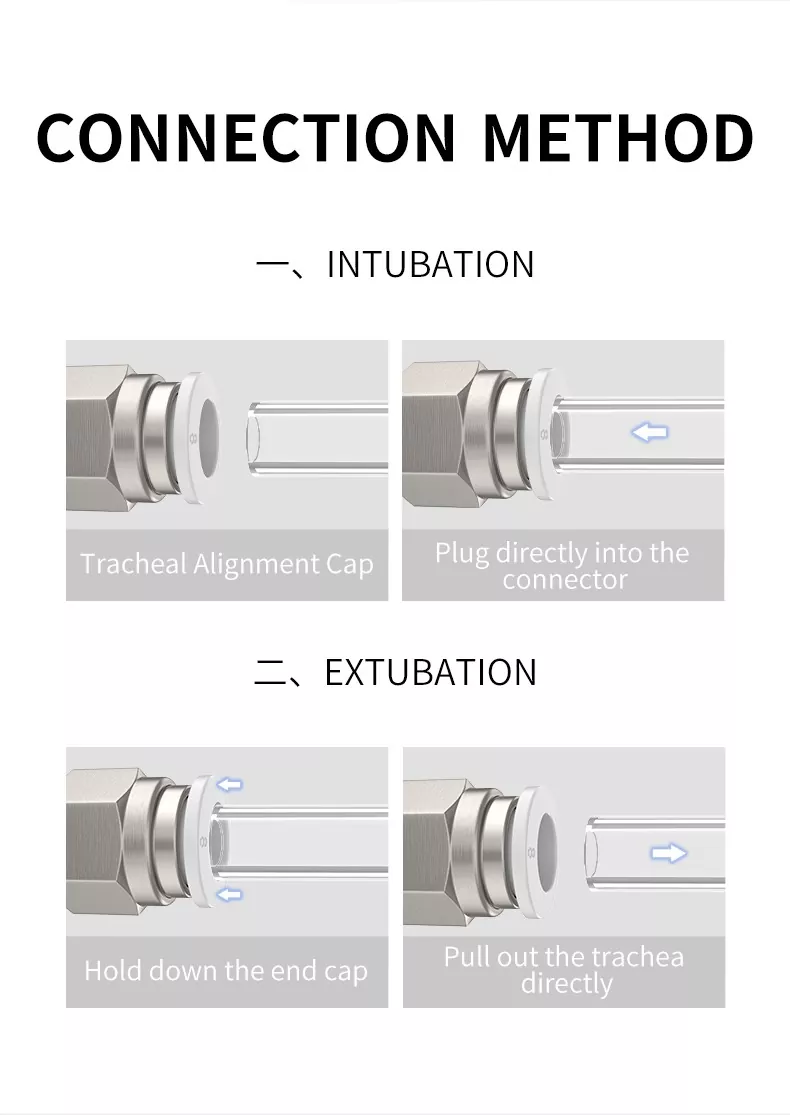

1. ເພື່ອຢືນຢັນວ່າພາກສຸດທ້າຍຂອງກາບແມ່ນຕັ້ງ, ບໍ່ມີຮອຍຂີດຂ່ວນໃນຮອບຮອບນອກຂອງທໍ່ກົມ.
2. ໃຫ້ແນ່ໃຈວ່າໄດ້ຢືນຢັນວ່າກາບແມ່ນຖືກໃສ່ລົງໃນບ່ອນທີ່ສິ້ນສຸດລົງ.
.. ໃຫ້ແນ່ໃຈວ່າໄດ້ຢືນຢັນວ່າກາບຈະບໍ່ຖືກດຶງອອກຈາກທໍ່ທີ່ຖືກໃສ່.
1. ກ່ອນທີ່ຈະຕັດທໍ່ຕັດ, ໃຫ້ແນ່ໃຈວ່າໄດ້ຢືນຢັນວ່າຄວາມກົດດັນພາຍໃນທໍ່ແມ່ນຢູ່ '0'.
2. ກົດປຸ່ມປ່ອຍຕົວອອກໄປທາງລຸ່ມແລະດຶງຮູເບີນ.
