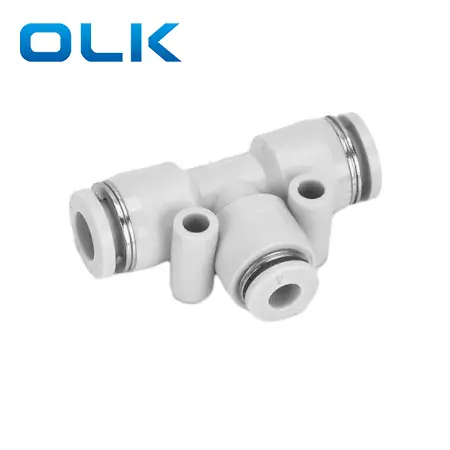

PE SEAM Union Tee ຍູ້ຢູ່ໃນທໍ່ທີ່ເຫມາະສົມ

p p p pe

8

ແບບ

ຂະຫນາດທໍ່ (metric)

ຊຸດ pe ຊຸດ

4: 4mm

6: 6mm

8: 8mm

10: 10MM

12: 12mm

14: 14 ມມ

16: 16mm

ນ້ໍາ

ອາກາດ / ນ້ໍາ (ມີເງື່ອນໄຂ) / ສູນຍາກາດ

ຄວາມກົດດັນໃນການເຮັດວຽກ

0-1.0mpa

ຄວາມກົດດັນຂອງສູນຍາກາດ

-100KPA (10 torr)

ອຸນຫະພູມໃນການເຮັດວຽກ

-10-60 ℃

ອຸປະກອນ

Nylon (PA), polyurethane (pu)

ນິ້ວນິ້ວທີ່ເຫມາະສົມ

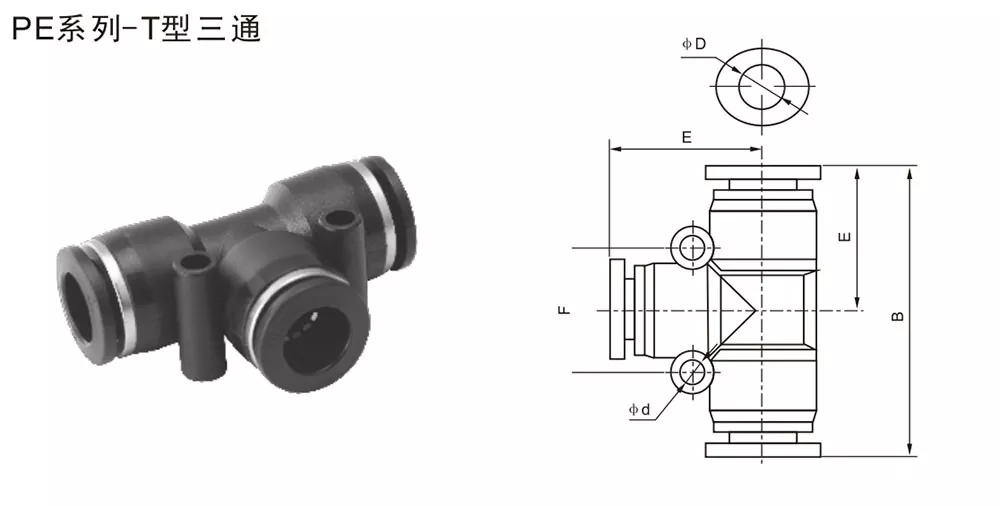

ການກໍານົດເວລາທີ່ເຫມາະສົມ

ງີ້ງໄປ

B

E

F

ງີ້ງໄປ

PEE5 / 32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5 / 16

PE-8

8

46

23

20

4.5

PEE3 / 8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

ເອກະສານອ້າງອີງການປ່ຽນແປງຂະຫນາດຂອງກະທູ້ທີ່ເປັນປະຈໍາ

ຂະຫນາດຈັກກະພັດ

ປະມານ. metric (mm)

ສູດການປ່ຽນໃຈເຫລື້ອມໃສ

1/8

3.2mm

1 ÷ 8 × 25.4 = 3.175

5/32

3.97mm

5 ÷ 32 × 252 × 25.4 = 3.97

1/4

6.35mm

1 ÷ 4 × 25.4 = 6.35

5/16

7.94mm

5 ÷ 16 × 25 × 25.4 = 7.94

3/8

9.53mm

3 ÷ 8 × 25.4 = 9.53

1/2

12.7mm

1 ÷ 2 × 25.4 = 12.7
