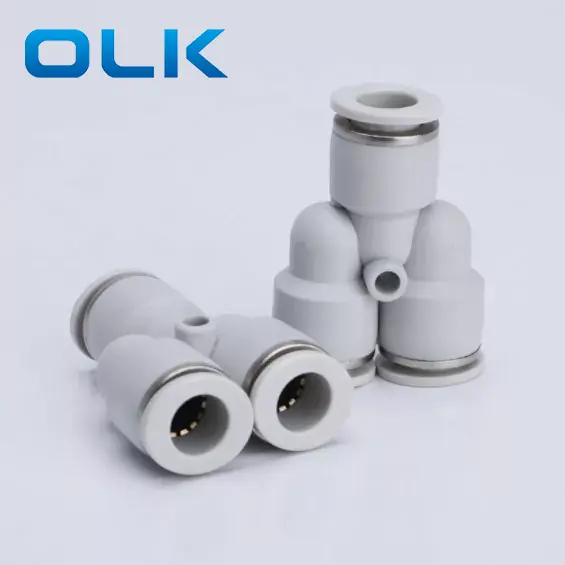

Py Union II ຊຸກຍູ້ການເຫມາະສົມໃນທໍ່

ແນ່

8

ແບບ

ຂະຫນາດທໍ່ (metric)

py ຊຸດເຫມາະ

4: 4mm

6: 6mm

8: 8mm

10: 10MM

12: 12mm

14: 14 ມມ

16: 16mm

ນ້ໍາ

ອາກາດ / ນ້ໍາ (ມີເງື່ອນໄຂ) / ສູນຍາກາດ

ຄວາມກົດດັນໃນການເຮັດວຽກ

0-1.0mpa

ຄວາມກົດດັນຂອງສູນຍາກາດ

-100KPA (10 torr)

ອຸນຫະພູມໃນການເຮັດວຽກ

-10-60 ℃

ອຸປະກອນ

Nylon (PA), polyurethane (pu)

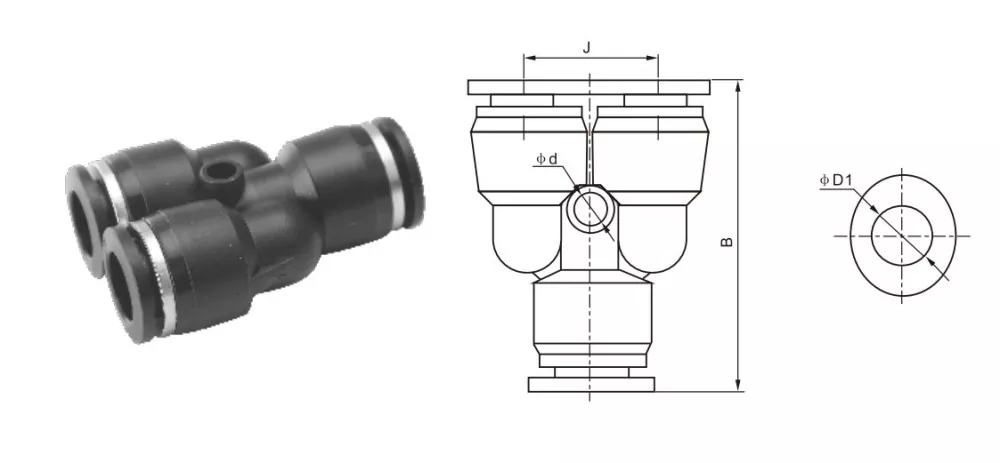

ນິ້ວນິ້ວທີ່ເຫມາະສົມ

ການກໍານົດເວລາທີ່ເຫມາະສົມ

ງີ້ງໄປ

B

J

ງີ້ງໄປ

PY5 / 32

py-4

4

38

11.6

2.5

PY1 / 4

py-6

6

39

13.3

3.5

PY5 / 16

py-8

8

42.5

15.5

4.5

PY3 / 8

py-10

10

48

38.5

4.5

PY1 / 2

py-12

12

54

21.5

4

ເອກະສານອ້າງອີງການປ່ຽນແປງຂະຫນາດຂອງກະທູ້ທີ່ເປັນປະຈໍາ

ຂະຫນາດຈັກກະພັດ

ປະມານ. metric (mm)

ສູດການປ່ຽນໃຈເຫລື້ອມໃສ

1/8

3.2mm

1 ÷ 8 × 25.4 = 3.175

5/32

3.97mm

5 ÷ 32 × 252 × 25.4 = 3.97

1/4

6.35mm

1 ÷ 4 × 25.4 = 6.35

5/16

7.94mm

5 ÷ 16 × 25 × 25.4 = 7.94

3/8

9.53mm

3 ÷ 8 × 25.4 = 9.53

1/2

12.7mm

1 ÷ 2 × 25.4 = 12.7
