ຄວາມແຕກຕ່າງລະຫວ່າງສາມປະເພດວາວຂອງ 5/3ປ່ຽງ solenoid
ເມື່ອສັ່ງ 5/3ປ່ຽງ solenoid, ນອກຈາກການຄວບຄຸມໄຟຟ້າດຽວແລະສອງເທົ່າ, ມີສາມການຕັ້ງຄ່າ: C (double-solenoid 5/3 ທາງສູນປິດ), E (double-solenoid 5/3 ທາງສູນກາງສະຫາຍ), ແລະ P ( double-solenoid 5 / 3 ທາງກົດດັນ. ສູນ).
| 5/3 ທາງປ່ຽງ solenoidສັນຍາລັກ | ລະຫັດການສັ່ງຊື້ |
|
|
 |

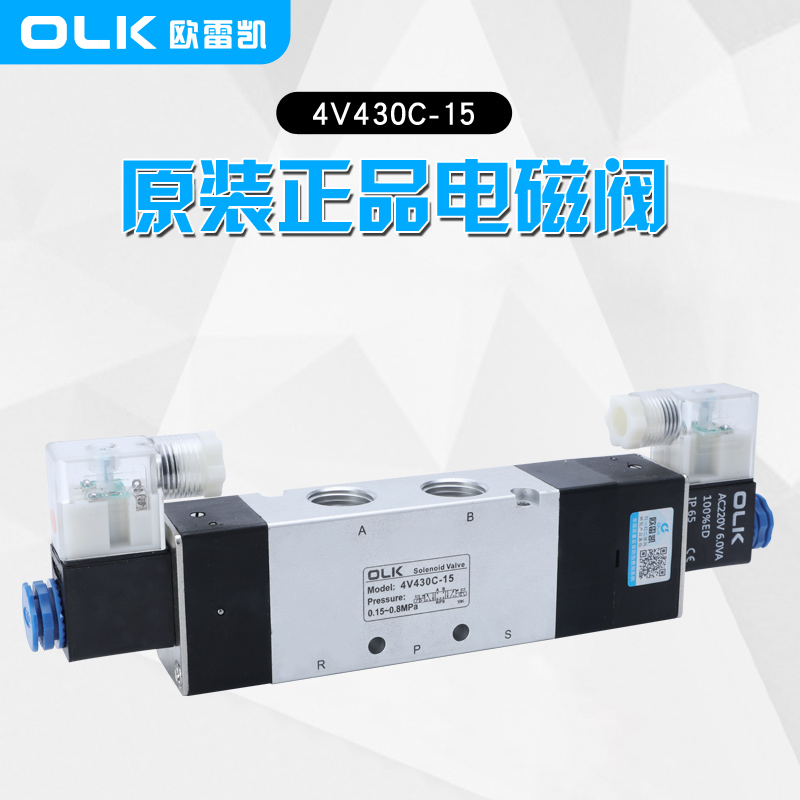

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Double-solenoid 5/3 ທາງປິດສູນ |
ປ່ຽງ 5/3 ຢູ່ໃນຕໍາແຫນ່ງປິດປົກກະຕິ. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Double-solenoid ສູນໄອເສຍ 5/3 ທາງ |
5/3 ປ່ຽງຢູ່ໃນຕໍາແຫນ່ງເປີດປົກກະຕິ. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Double-solenoid ສູນຄວາມກົດດັນ 5/3 |
5/3 ປ່ຽງຢູ່ໃນຕໍາແຫນ່ງໄອເສຍ. |
ຄວາມກົດດັນທີ່ Port P (Supply Pressure):
ນີ້ຫມາຍເຖິງຄວາມກົດດັນທີ່ Port input ຂອງ solenoid valve (ປົກກະຕິແລ້ວມີປ້າຍຊື່ P). ຄວາມກົດດັນນີ້ແມ່ນແຮງຂັບເຄື່ອນສໍາລັບການຄວບຄຸມການໄຫຼຂອງນ້ໍາໃນເວລາທີ່ປ່ຽງເປີດຫຼືປິດ.
ໃນການຕັ້ງຄ່າສູນຄວາມກົດດັນ, ຄວາມກົດດັນທີ່ Port inlet (P) ແມ່ນສູງກວ່າທີ່ Ports ອື່ນໆ (ເຊັ່ນ: A ຫຼື B), ແລະລະບົບການຄວບຄຸມໄດ້ຊີ້ນໍາຄວາມກົດດັນນີ້ໄປຫາຊ່ອງທາງທີ່ເຫມາະສົມ.
ທໍ່ລະບາຍອາກາດກາງ:
ນີ້ອະທິບາຍສະຖານະຂອງປ່ຽງ solenoidເມື່ອຢູ່ໃນຕໍາແຫນ່ງກາງ. ສໍາລັບປ່ຽງ solenoid ສາມຕໍາແຫນ່ງ, ເມື່ອ spool ຢູ່ໃນຕໍາແຫນ່ງກາງ, ports ທັງຫມົດ (ເຊັ່ນ: P, A, ແລະ B) ອາດຈະເຊື່ອມຕໍ່ກັນ, ຫຼືພອດສະເພາະອາດຈະເປັນເສັ້ນທາງການຮົ່ວໄຫຼ.
ໃນການຕັ້ງຄ່າສະຫາຍໃນຕໍາແຫນ່ງກາງປົກກະຕິ, ຄວາມກົດດັນຈາກພອດ A ຫຼື B ສາມາດກັບຄືນໄປບ່ອນພອດສະຫາຍ (ໂດຍປົກກະຕິ R ຫຼື T), ການປ່ອຍຄວາມກົດດັນ. ການອອກແບບນີ້ຖືກນໍາໃຊ້ໃນບາງຄໍາຮ້ອງສະຫມັກເພື່ອປ້ອງກັນການສ້າງຄວາມກົດດັນຫຼາຍເກີນໄປໃນລະບົບໃນເວລາທີ່ບໍ່ມີສັນຍານຄວບຄຸມ.
ສູນປິດ:
ໃນການຕັ້ງຄ່າສູນປິດ, ທຸກໆພອດຂອງປ່ຽງ solenoid ຈະຖືກຜະນຶກເຂົ້າກັນເມື່ອຢູ່ໃນຕໍາແຫນ່ງກາງ, ຊຶ່ງຫມາຍຄວາມວ່າບໍ່ມີນ້ໍາສາມາດໄຫຼຜ່ານພອດໃດໆ.
ການອອກແບບນີ້ຖືກນໍາໃຊ້ໂດຍທົ່ວໄປໃນສະຖານະການທີ່ມັນຈໍາເປັນຕ້ອງຮັກສາຄວາມກົດດັນຫຼືປ້ອງກັນການໄຫຼຂອງນ້ໍາທີ່ບໍ່ຕ້ອງການໃນເວລາທີ່ລະບົບຢູ່ໃນຕໍາແຫນ່ງກາງ.
ສະຫຼຸບ:
ສູນຄວາມກົດດັນ: ຫມາຍເຖິງຄວາມກົດດັນທີ່ນໍາໃຊ້ຢູ່ທີ່ປ່ຽງ solenoidຂາເຂົ້າ.
ສູນລະບາຍອາກາດ: ອະທິບາຍສະຖານະທີ່ຂອງແຫຼວສາມາດໝົດໄດ້ຈາກໜຶ່ງ ຫຼືຫຼາຍຜອດຢູ່ໃນຕຳແໜ່ງກາງ.
ສູນກາງປິດ: ອະທິບາຍສະຖານະທີ່ທຸກຜອດຖືກຜະນຶກເຂົ້າກັນ, ປ້ອງກັນການໄຫຼຂອງຂອງນ້ໍາໃນຕໍາແຫນ່ງກາງ.
ຂໍ້ໄດ້ປຽບຂອງວາວ solenoid 5/3 ເມື່ອທຽບກັບວາວ solenoid 5/2:
ທາງເລືອກຫຼາຍຕຳແໜ່ງກາງ:
ປ່ຽງ solenoid 5/3 ມີສາມຕໍາແຫນ່ງທີ່ເຮັດວຽກ, ໂດຍມີຕໍາແຫນ່ງກາງທີ່ສາມາດກໍານົດໄດ້ກັບລັດທີ່ແຕກຕ່າງກັນ (ເຊັ່ນ: ຄວາມກົດດັນ, ໄອເສຍ, ຫຼືປິດ).
ຄວາມຍືດຫຍຸ່ນນີ້ອະນຸຍາດໃຫ້ຮັກສາຄວາມກົດດັນ, ຄວາມກົດດັນທີ່ຫມົດໄປ, ຫຼືປິດປະທັບຕາຢ່າງສົມບູນຂອງລະບົບໃນເວລາທີ່ປ່ຽງປິດຫຼືໃນສະຖານະການສຸກເສີນ, ສະເຫນີທາງເລືອກໃນການຄວບຄຸມຫຼາຍສໍາລັບຄໍາຮ້ອງສະຫມັກຕ່າງໆ.
ປັບປຸງຄວາມປອດໄພ ແລະການຄວບຄຸມ:
ປ່ຽງ solenoid 5/3 ສາມາດເລືອກທີ່ຈະຮັກສາຄວາມກົດດັນຫຼືຄວາມກົດດັນຂອງທໍ່ລະບາຍອາກາດໃນຕໍາແຫນ່ງກາງ, ສະຫນອງການປົກປ້ອງໃນການນໍາໃຊ້ຄວາມປອດໄພທີ່ສໍາຄັນຕໍ່ກັບການກະທໍາທີ່ບໍ່ໄດ້ຕັ້ງໃຈ. ຕົວຢ່າງ, ໃນກໍລະນີຂອງຄວາມລົ້ມເຫຼວຂອງພະລັງງານຫຼືການສູນເສຍສັນຍານການຄວບຄຸມ, ການເລືອກຕໍາແຫນ່ງກາງທີ່ເຫມາະສົມສາມາດປົກປ້ອງອຸປະກອນແລະບຸກຄະລາກອນ.
ປ່ຽງ solenoid 5/2, ເມື່ອສູນເສຍສັນຍານ, ພຽງແຕ່ສາມາດກັບຄືນສູ່ຕໍາແຫນ່ງເດີມຂອງມັນແລະບໍ່ສາມາດສະຫນອງການປົກປ້ອງທີ່ຄ້າຍຄືກັນ.
ການປ້ອງກັນຜົນກະທົບຂອງກະບອກສູບ:
ຕໍາແຫນ່ງກາງຂອງປ່ຽງ solenoid 5/3 ສາມາດຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບຂອງກະບອກສູບໃນເວລາທີ່ປ່ຽນທິດທາງ. ສໍາລັບຕົວຢ່າງ, ການເລືອກຕໍາແຫນ່ງກາງຂອງທໍ່ລະບາຍອາກາດສາມາດອະນຸຍາດໃຫ້ປ່ອຍຄວາມກົດດັນບາງສ່ວນໃນເວລາທີ່ປ່ຽນທິດທາງ, ຫຼີກເວັ້ນຜົນກະທົບເນື່ອງຈາກການຢຸດຫຼືເລີ່ມຕົ້ນຢ່າງກະທັນຫັນ, ດັ່ງນັ້ນການຍືດອາຍຸຂອງອຸປະກອນ.
ກ 5/2ປ່ຽງ solenoidຂາດຄຸນສົມບັດນີ້, ຍ້ອນວ່າມັນພຽງແຕ່ສາມາດສະຫຼັບລະຫວ່າງສອງທິດທາງຢ່າງໄວວາ, ເຊິ່ງອາດຈະເຮັດໃຫ້ເກີດຜົນກະທົບແລະການສວມໃສ່ອຸປະກອນໃນບາງກໍລະນີ.
ສະຫຼຸບ:
ປ່ຽງ solenoid 5/3 ສະເຫນີຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນໃນຄວາມຍືດຫຍຸ່ນ, ຄວາມປອດໄພ, ການຫຼຸດຜ່ອນຜົນກະທົບ, ແລະການຄວບຄຸມສະລັບສັບຊ້ອນເມື່ອທຽບກັບປ່ຽງ solenoid 5/2. ນີ້ເຮັດໃຫ້ມັນມີຄຸນຄ່າສູງໃນຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຮູບແບບການດໍາເນີນງານຫຼາຍ, ຄວາມປອດໄພທີ່ເພີ່ມຂຶ້ນ, ແລະຫຼຸດຜ່ອນຜົນກະທົບຂອງອຸປະກອນ. ໃນຂະນະດຽວກັນ, ປ່ຽງ solenoid 5/2, ທີ່ມີໂຄງສ້າງທີ່ງ່າຍດາຍແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ປົກກະຕິແລ້ວຖືກນໍາໃຊ້ໃນລະບົບທີ່ບໍ່ຈໍາເປັນຕ້ອງມີການຄວບຄຸມສະລັບສັບຊ້ອນ.
-
