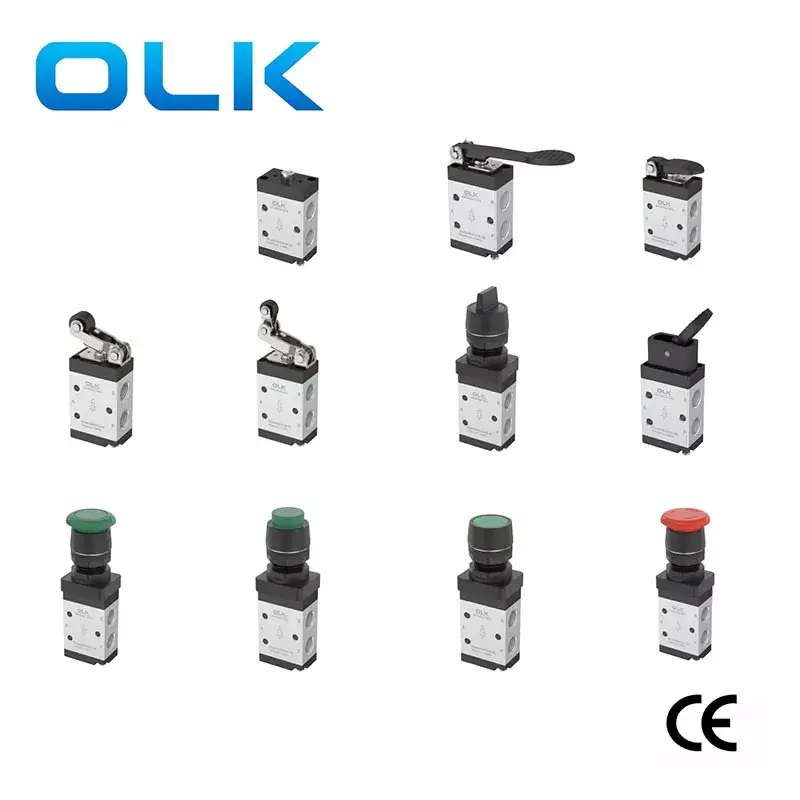

The ouleikai M3 series airtac-type 3/2 way mechanical valve has 2 operating states and 3 path selections.M3 mechanical valve ເຫມາະສົມກັບສະຖານະການຄວບຄຸມ pneumatic ທີ່ແຕກຕ່າງກັນ.The piston-type ໂຄງສ້າງ M3 ກົນຈັກຄວບຄຸມປ່ຽງກໍາລັງ unaffected ໂດຍຄວາມກົດດັນການເຮັດວຽກ. ຄວາມຫມັ້ນຄົງ, ເຊື່ອຖືໄດ້, ແລະທົນທານ, ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ, ເຊັ່ນ: ການຄວບຄຸມ pneumatic ໃນສາຍການຜະລິດອັດຕະໂນມັດເຊັ່ນ: ສາຍປະກອບແລະສາຍການຫຸ້ມຫໍ່.
ສັນຍາລັກ:
ລະຫັດການສັ່ງຊື້
M3
ນ
210
06
R
ຊຸດ
ປະເພດປຸ່ມ
ລະຫັດ
ຂະໜາດຜອດ
ສີປຸ່ມ
M3:Mseries 2 ຕຳແໜ່ງ 3 ທາງ

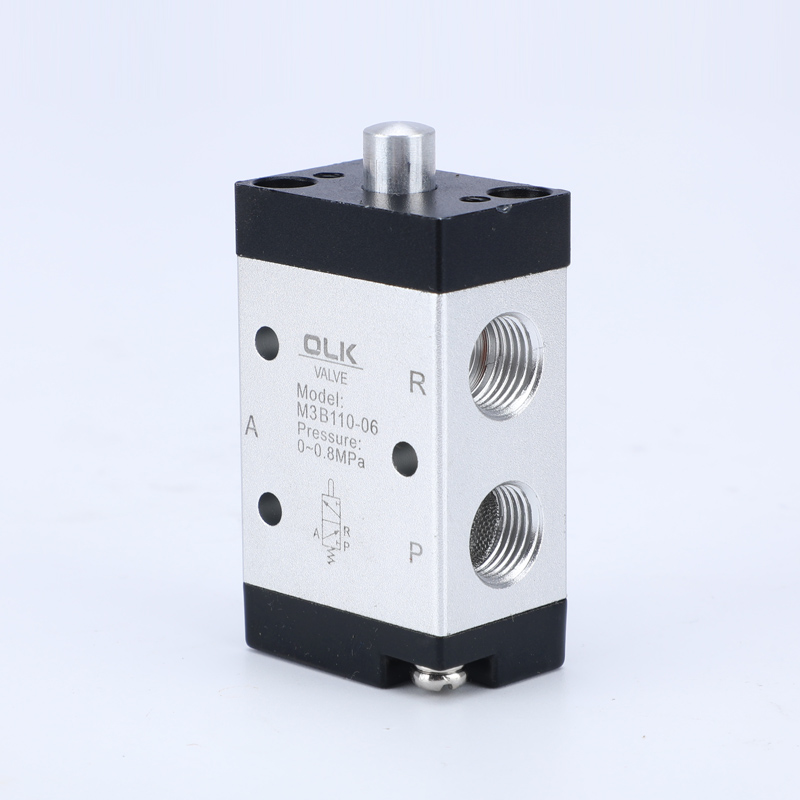

B: ປະເພດພື້ນຖານ (M3B)
110:110 ຊຸດການຄວບຄຸມດຽວ
100:06:G1/8
PL: ແດງ

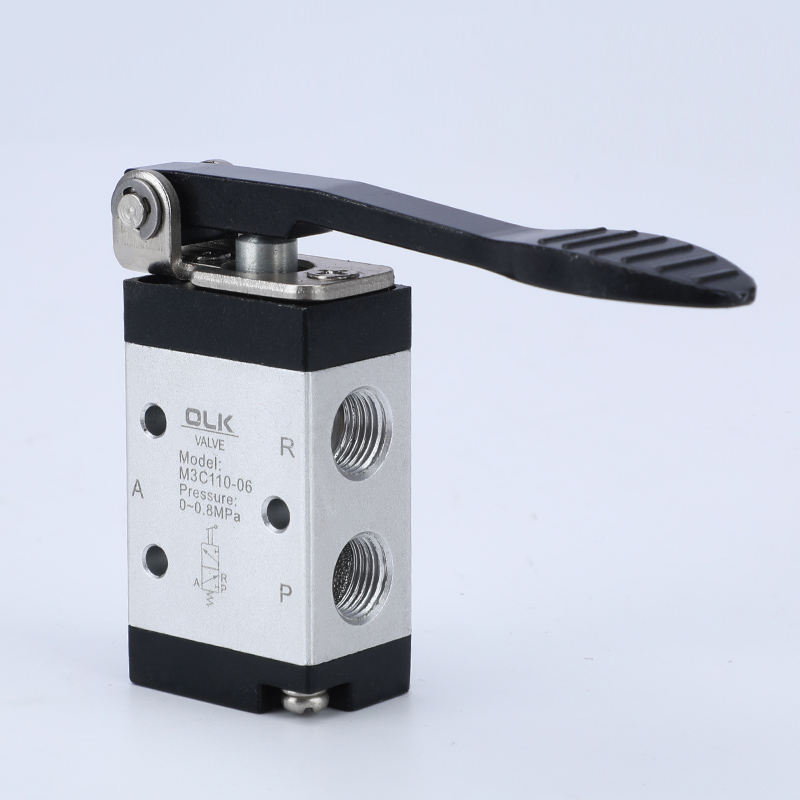

C: ປະເພດມືຈັບຍາວ (M3C)
210:210 ຊຸດການຄວບຄຸມດຽວ
200:06:G1/8
PP/PF/PM/HS: ສີແດງ ຂຽວ ດຳ

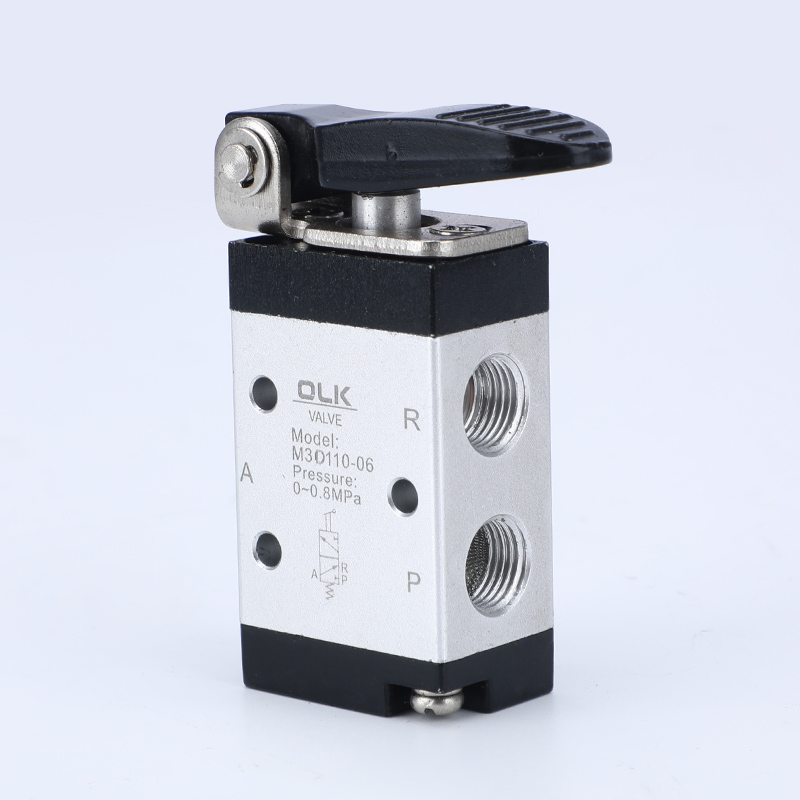

D: ປະເພດມືຈັບສັ້ນ (M3D)
200:08:G1/4

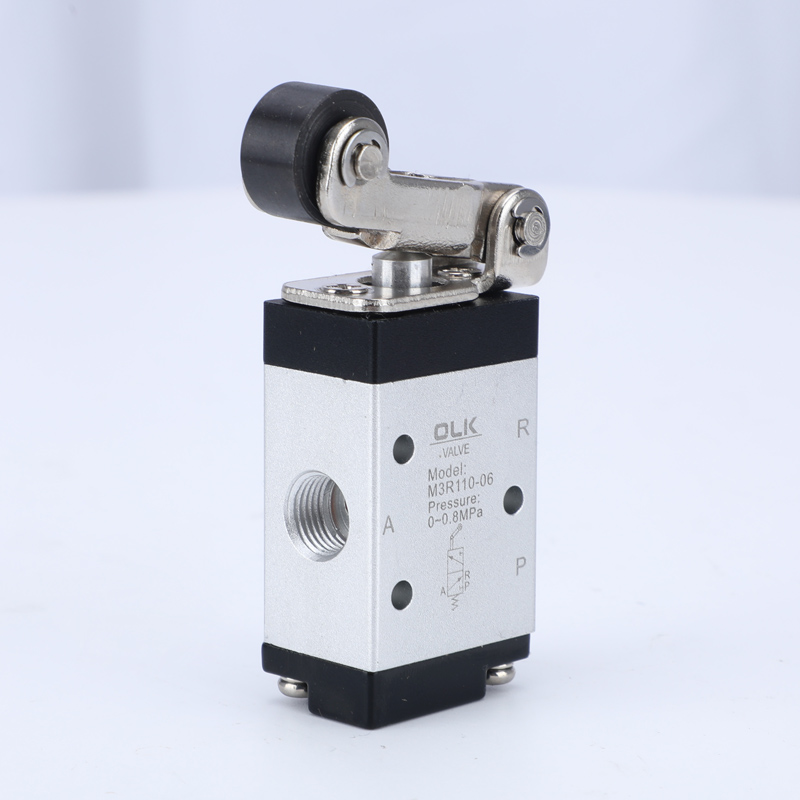

R: ປະເພດລູກກອກ (M3R)

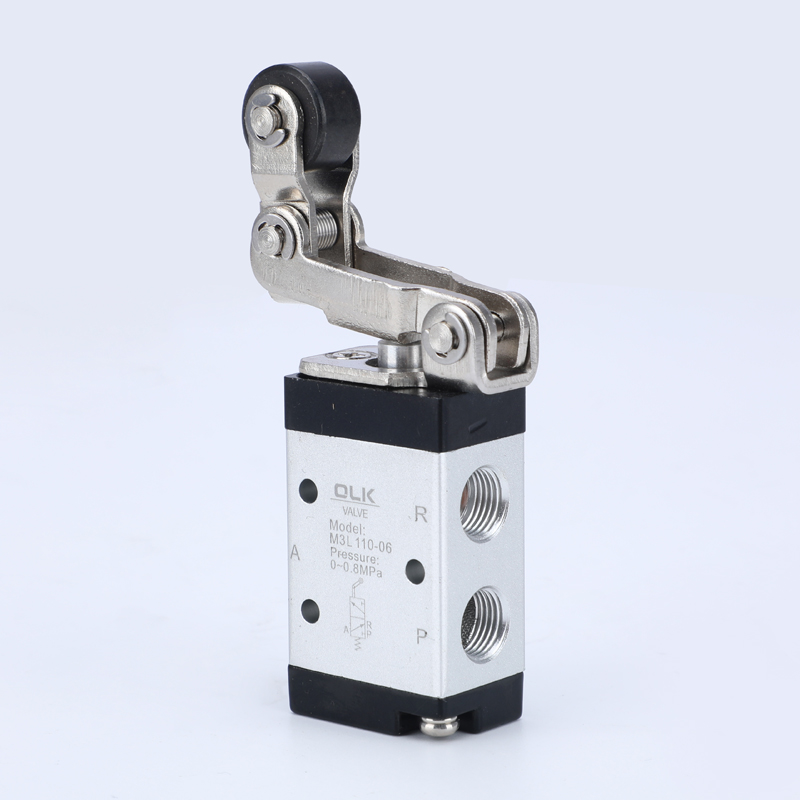

L: ປະເພດລີເວີລູກມ້ວນແບບທິດທາງ (M3L)

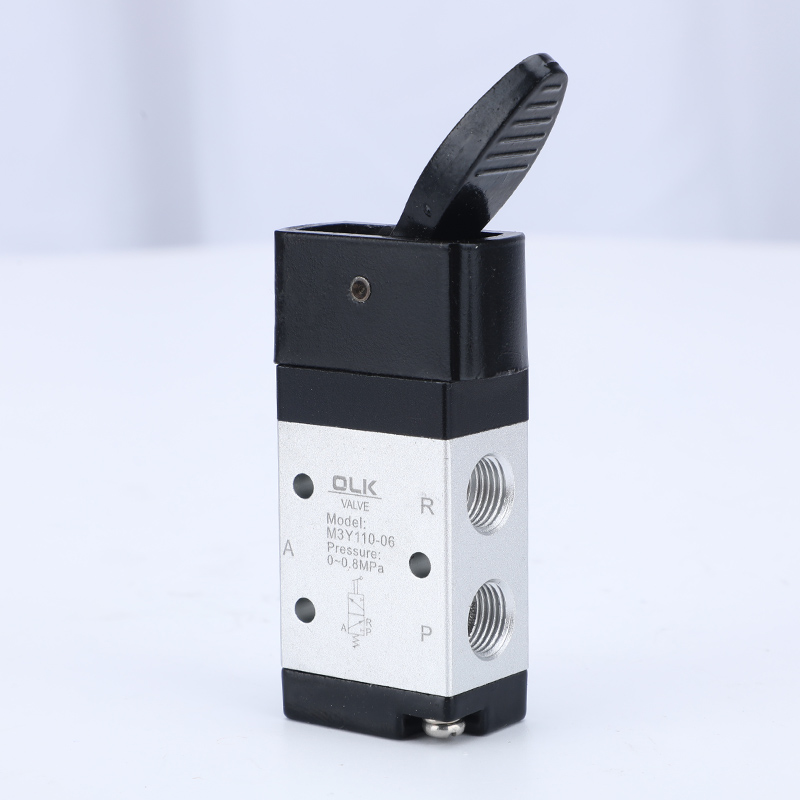

Y:ປະເພດແຂນ Rocker (M3Y)

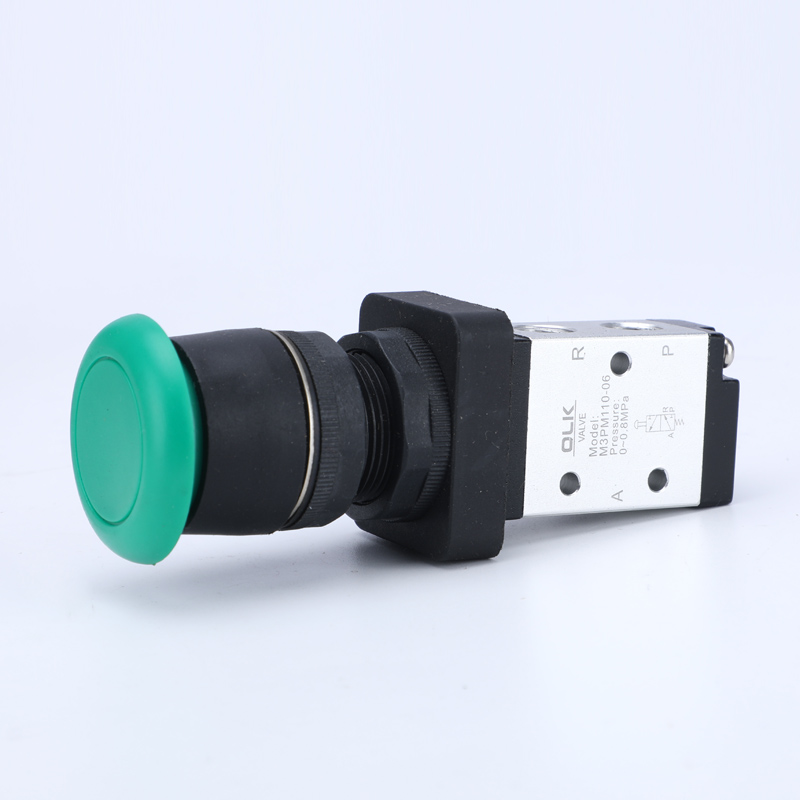

PM: ປະເພດປຸ່ມຫົວເຫັດ (M3PM)

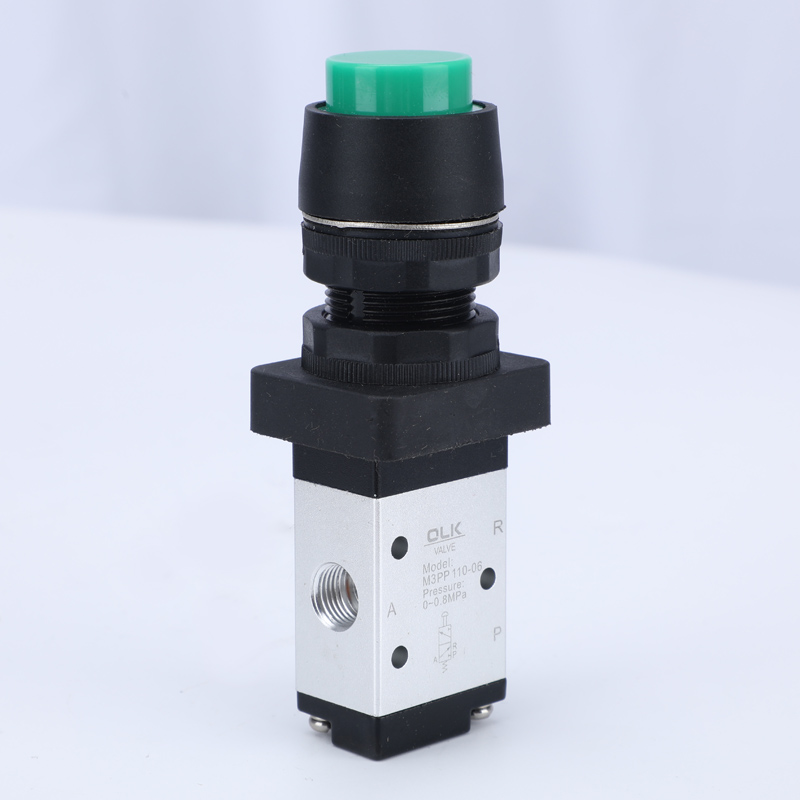

PP: ປະເພດປຸ່ມຫົວຍົກ (M3PP)

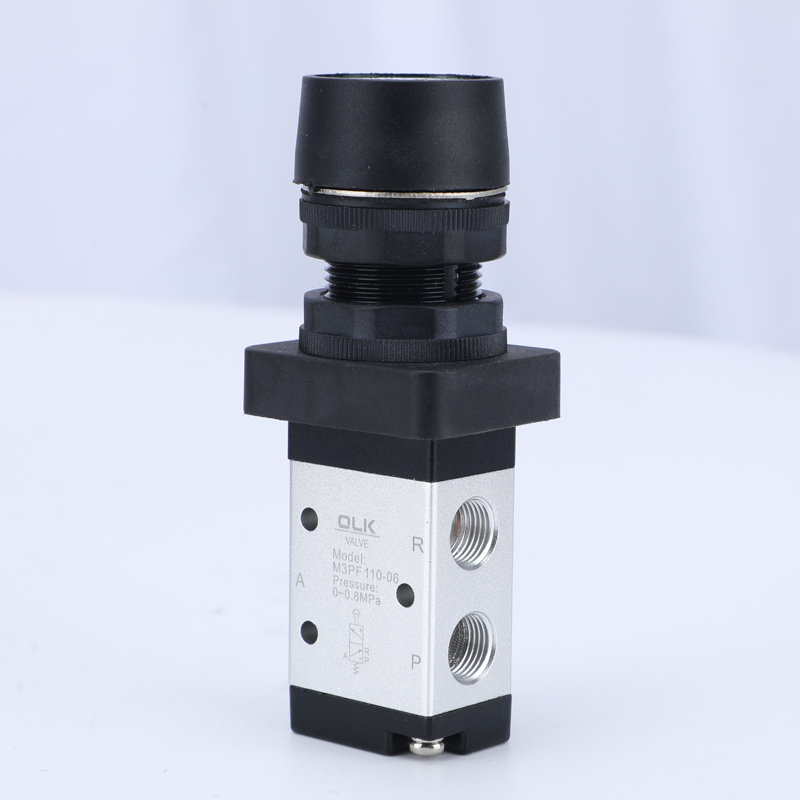

PF: ປະເພດປຸ່ມຫົວແປ (M3PF)

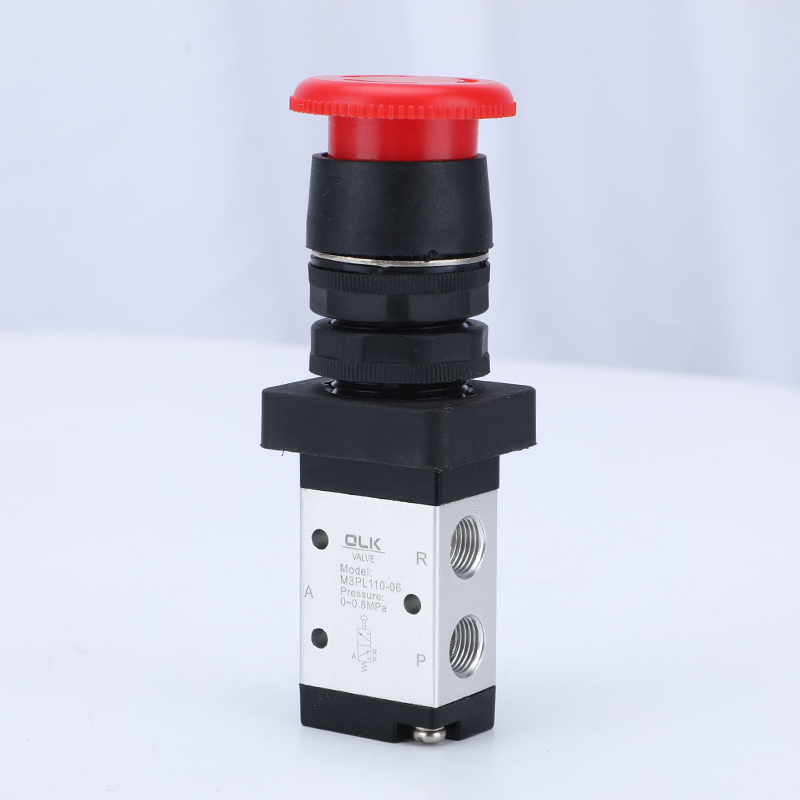

PL: ປະເພດປຸ່ມຜົນກະທົບຢຸດສຸກເສີນ (M3PL)
HS:ປະເພດຕົວເລືອກ (M3HS)
1. ທໍ່ລະບາຍອາກາດຕັ້ງຢູ່ເທິງຮ່າງກາຍ, ອໍານວຍຄວາມສະດວກໃນການຕິດຕັ້ງ muffler ເພື່ອຫຼຸດຜ່ອນສິ່ງລົບກວນແລະມົນລະພິດ.
2. ຊຸດ M3B, M3R, ແລະ M3L ຕ້ອງການກໍາລັງພາຍນອກສໍາລັບການສະຫຼັບທີ່ສະຫນອງໂດຍກົນໄກພາຍນອກ, ເຫມາະສົມສໍາລັບການຈັບຕໍາແຫນ່ງຫຼືສະຫຼັບເສັ້ນເລືອດຕັນ.
3. ຊຸດ M3C, M3D, M3Y, M3PF, M3PM, M3PP, ແລະ M3PLM3HS ເຮັດວຽກດ້ວຍມື, ມີຮູບຮ່າງໂຄງສ້າງຕ່າງໆຂອງຫົວຄວບຄຸມສໍາລັບການນໍາໃຊ້ທີ່ສະດວກສະບາຍພາຍໃຕ້ເງື່ອນໄຂທີ່ແຕກຕ່າງກັນ.
4. ໂຄງສ້າງປະເພດລູກສູບ, ກໍາລັງຄວບຄຸມບໍ່ໄດ້ຮັບຜົນກະທົບຈາກຄວາມກົດດັນໃນການເຮັດວຽກ (i. e. , ບໍ່ມີຄວາມກົດດັນດ້ານຫລັງ), ການປະທັບຕາວົງແຫວນພາຍໃນ, ການປະທັບຕາທີ່ດີເລີດ, ແລະການປ່ຽນແປງທີ່ມີຄວາມຍືດຫຍຸ່ນ.
5. ບໍ່ຈໍາເປັນຕ້ອງມີນ້ໍາມັນຫລໍ່ລື່ນ.
6. ການຕິດຕັ້ງທີ່ສະດວກສະບາຍແລະການນໍາໃຊ້ທີ່ມີການຕິດຕັ້ງຫຼາຍຕໍາແຫນ່ງ.
7. ຫົວຄວບຄຸມຂອງຊຸດ M3C, M3D, M3Y, M3R, ແລະ M3L ແມ່ນເຮັດດ້ວຍວັດສະດຸໂລຫະສໍາລັບຊີວິດຍາວແລະຄວາມຫນ້າເຊື່ອຖືຫຼາຍຂຶ້ນ.
|

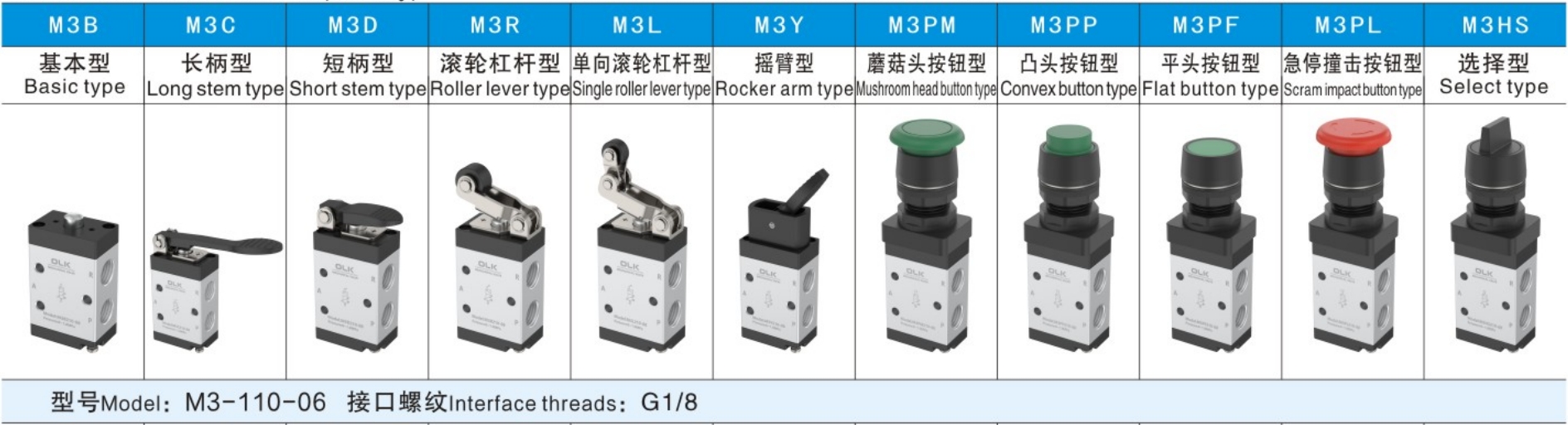

ຕົວແບບ |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
ຂະຫນາດກາງເຮັດວຽກ |
ອາກາດ (ການກັ່ນຕອງຜ່ານຫນ້າຈໍການກັ່ນຕອງເກີນ 40μm) |
|||||||||||
|
ຮູບແບບການປະຕິບັດ |
ການຄວບຄຸມພາຍນອກປະເພດການສະແດງໂດຍກົງ |
|||||||||||
|
ຂະໜາດຜອດ |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
ພື້ນທີ່ຕັດແຍກທີ່ມີປະສິດທິພາບ |
MINI |
05:2.5mm² (Cv=0.14) |
||||||||||
|
110 |
06:8.0mm² (Cv=0.45) |
|||||||||||
|
210 |
06:9.0mm²(Cv=0.5); 0.8:12.0mm² (Cv=0.67) |
|||||||||||
|
ຕໍາແໜ່ງ |
3/2 ພອດ |
|||||||||||
|
ບໍ່ຈໍາເປັນຕ້ອງ |
||||||||||||
|
ຊ່ວງຄວາມກົດດັນ |
0-1.0MPa (0-145psi) |
|||||||||||
|
ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.5MPa (215psi) |
|||||||||||
|
ຄວາມກົດດັນຂອງການເຮັດວຽກ |
-20-70℃ |
|||||||||||
|
ວັດສະດຸຮ່າງກາຍ |
ໂລຫະປະສົມອາລູມິນຽມ |
|||||||||||
ການປ້ອງກັນລ່ວງໜ້າ
1) ພາກສ່ວນຄວບຄຸມແມ່ນເຮັດຈາກພາດສະຕິກວິສະວະກໍາ, ແລະພຽງແຕ່ການດໍາເນີນງານຄູ່ມືແມ່ນອະນຸຍາດ. ຢ່າໃຊ້ຜົນກະທົບຂອງໂລຫະເພື່ອປ່ຽນປ່ຽງ.
2) ຊຸດ M3B, M3C, M3D, M3PM, M3PF, ແລະ M3PP ຈະຖືກປັບອັດຕະໂນມັດ. ປ່ຽງຄູ່ມື M3Y, M3HS, ແລະ M3PL ຖືກຕັ້ງຄືນໃໝ່ດ້ວຍຕົນເອງ. ຫຼັງຈາກກົດ M3PL ເຂົ້າໄປໃນຕໍາແຫນ່ງ treasure, knob rotary ຈໍາເປັນຕ້ອງໄດ້ຫມຸນເພື່ອປັບ.
3) ເອົາໃຈໃສ່ກັບເສັ້ນເລືອດຕັນໃນຍ້ອນກັບ. ເມື່ອຜົນບັງຄັບໃຊ້ພາຍນອກໃດໆເຮັດໃຫ້ປ່ຽງປີ້ນກັບກັນ, ເສັ້ນເລືອດຕັນໃນການຟື້ນຟູພື້ນຖານບໍ່ຄວນເກີນຂອບເຂດຂອງເສັ້ນເລືອດຕັນໃນແບບປີ້ນກັບທີ່ລະບຸໄວ້ໃນຕາຕະລາງເສັ້ນເລືອດຕັນໃນການຄວບຄຸມ, ຖ້າບໍ່ດັ່ງນັ້ນມັນຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຕໍ່ຮ່າງກາຍຂອງປ່ຽງ.
4) ປ່ຽງມ້ວນຫນຶ່ງທາງ M3L ສາມາດປ່ຽນໄປໃນທິດທາງດຽວເທົ່ານັ້ນ (ຕີຈາກຂວາຫາຊ້າຍ). ຜົນກະທົບທີ່ບໍ່ຖືກຕ້ອງໃນທິດທາງອື່ນ (ໂຄ້ງຊ້າຍໄປຂວາ).
5) ການປະສົມປະສານຫົວຄວບຄຸມສາມາດສັ່ງແຍກຕ່າງຫາກ.
