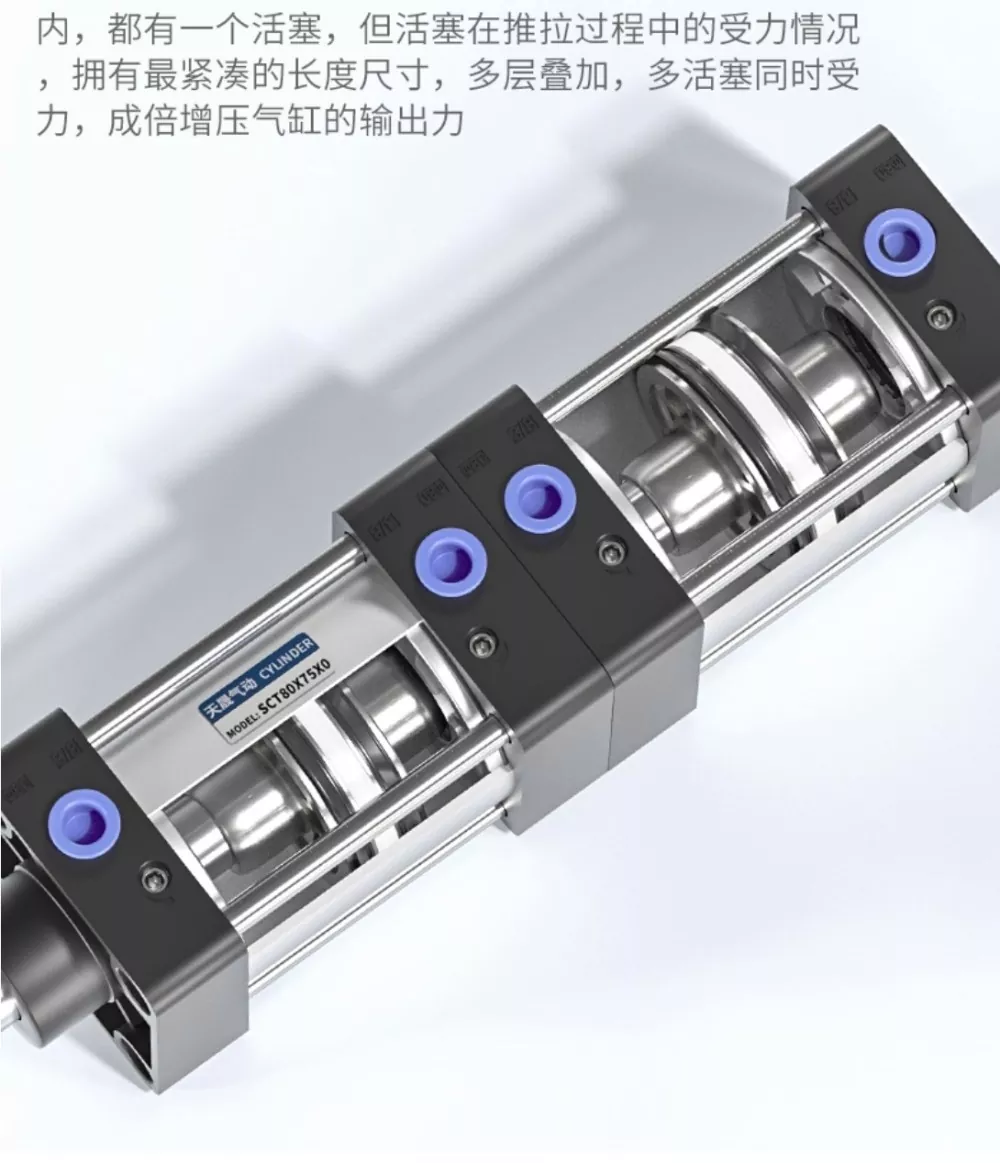

ວົງແຫວນທີ່ມີຮູບຊົງກະບອກຊີວະປະຫວັດ SCT ທິດທາງແລະການອອກແບບສອງຄັ້ງທີ່ມີປະສິດທິພາບ, ມີຜົນຜະລິດທີ່ຫນາແຫນ້ນແລະລຽບງ່າຍ. ແຕ່ລະຊັ້ນຂອງກະບອກສູບມີ piston ສ່ວນບຸກຄົນ, ແລະໃນລະຫວ່າງຂະບວນການດຶງກະບອກຄວາມຍາວຫຼາຍທີ່ສຸດໃນຂະນະທີ່ໄດ້ຮັບຜົນບັງຄັບໃຊ້ທີ່ຫຼາກຫຼາຍຜ່ານໂຄງສ້າງທີ່ມີລັກສະນະ. ການອອກແບບສອງຄັ້ງນີ້ໃຫ້ກໍາລັງທີ່ເຂັ້ມແຂງກວ່າເກົ່າ, ແລະການຕັ້ງຄ່າ STAKE ທີ່ດີເລີດ, ເຮັດໃຫ້ກະແສໄຟຟ້າມີຄວາມກົດດັນສູງເຖິງ 1,4 MPA ໂດຍບໍ່ມີການຮົ່ວໄຫຼ.
ກະບອກສູບມາດຕະຖານ olyl.
Solenoid Valve No.1 ແມ່ນເຮັດໃຫ້ມີແສງສະຫວ່າງ, ເຮັດໃຫ້ກະບອກສູບເພື່ອດຶງອອກໄປສູ່ຕໍາແຫນ່ງທໍາອິດແລະສໍາເລັດຂັ້ນຕອນການສົ່ງຄືນ.
ກະບອກປະເພດ rod rod type; ຜ້າຄຸມດ້ານຫນ້າແລະດ້ານຫລັງແມ່ນເຊື່ອມຕໍ່ກັບຮ່າງກາຍທໍ່ອາລູມີນຽມທີ່ມີເຊືອກ tie ສໍາລັບຄວາມຫນ້າເຊື່ອຖືສູງ.
·ການ Piston Rod ສາມາດບັນລຸຈຸດທີ່ມີການຈັດຕໍາແຫນ່ງຫຼາຍຄັ້ງໃນໄລຍະເສັ້ນເລືອດຕັນໃນເຕັມ.
·ຜະລິດຕະພັນທີ່ສາມາດປັບໄດ້ໄດ້.
··ationsການສະເພາະເຈາະຈົງແລະອຸປະກອນເສີມທີ່ມີໃຫ້ແກ່ລູກຄ້າທີ່ຈະເລືອກເອົາ.
·ວັດສະດຸປະທັບຕາທີ່ມີອຸນຫະພູມສູງແມ່ນເປັນທາງເລືອກ, ໃຫ້ກະບອກສູບເພື່ອເຮັດວຽກປົກກະຕິຢູ່ທີ່ 150 ° C.
|
ລະຫັດສັ່ງ |
||||||||||
|
ຈັນຍາ |
50 |
ສະຖາວັນ |
50 |
ສະຖາວັນ |
50 |
- |
S |
|
|
|
|
ແບບ: |
ຂະຫນາດ Bore |
|
ເສັ້ນເລືອດຕັນໃນ 1 |
|
ເສັ້ນເລືອດຕັນໃນ 2 |
|
ແມ່ເຫລັກ |
ອຸປະກອນການປະທັບຕາ |
ປະເພດການຕິດຕັ້ງ |
ດ້າຍ |
|
ກະບອກສູບ ti tie tie |
|
|
|
|
|
|
ເປົ່າ: ໂດຍບໍ່ມີການ |
pt ກະທູ້ |
ເປົ່າ: |
ເປົ່າ: pt ກະທູ້ |
|
|
|
|
|
|
|
|
S: ກັບແມ່ເຫຼັກ |
n: nbr |
lb: ຂາຕິດຕັ້ງ |
t: npt ກະທູ້ |
|
|
|
|
|
|
|
|
|
h: |
|
g: ກະທູ້ g |
|

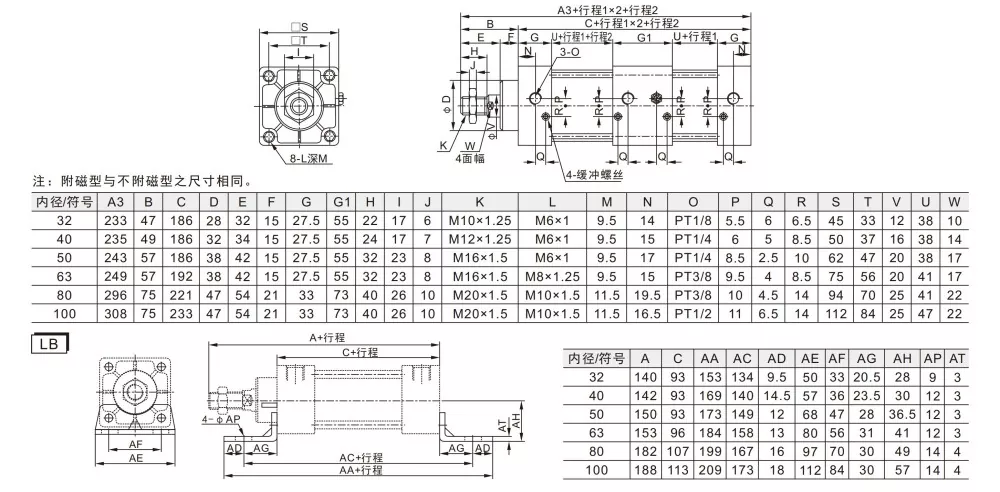

ຂະຫນາດ Bore (MM) |
ສາມ2 |
ມັດ 40 |
ມັດຖິ |
53 |
80 |
ຮ້ອຍ |
|
ຮູບແບບການສະແດງ |
ການສະແດງສອງຄັ້ງ |
|||||
|
ສື່ກາງ |
ອາກາດອະນາໄມ |
|||||
|
ຕົ້ນສະບັບ |
ພື້ນຖານ Andlb |
|||||
|
ຄວາມກົດດັນໃນການເຮັດວຽກ |
40:1 1/2 colio |
|||||
|
ຄວາມກົດດັນສະແດງຫຼັກຖານ |
1.5 MPA (215PSI) |
|||||
|
ລະດັບອຸນຫະພູມການເຮັດວຽກ |
'-20-80 ℃ |
|||||
|
ໃຊ້ລະດັບຄວາມໄວ |
30-800 |
|||||
|
ຮູບແບບການປ້ອງກັນ |
buffer ປັບໄດ້ |
|||||
|
ໄລຍະການປ້ອງກັນ (MM) |
21 |
28 |
29 |
|||
|
ຂະຫນາດ Port |
PT1 / 8 |
PT1 / 4 |
PT3 / 8 |
PT1 / 2 |
||
|

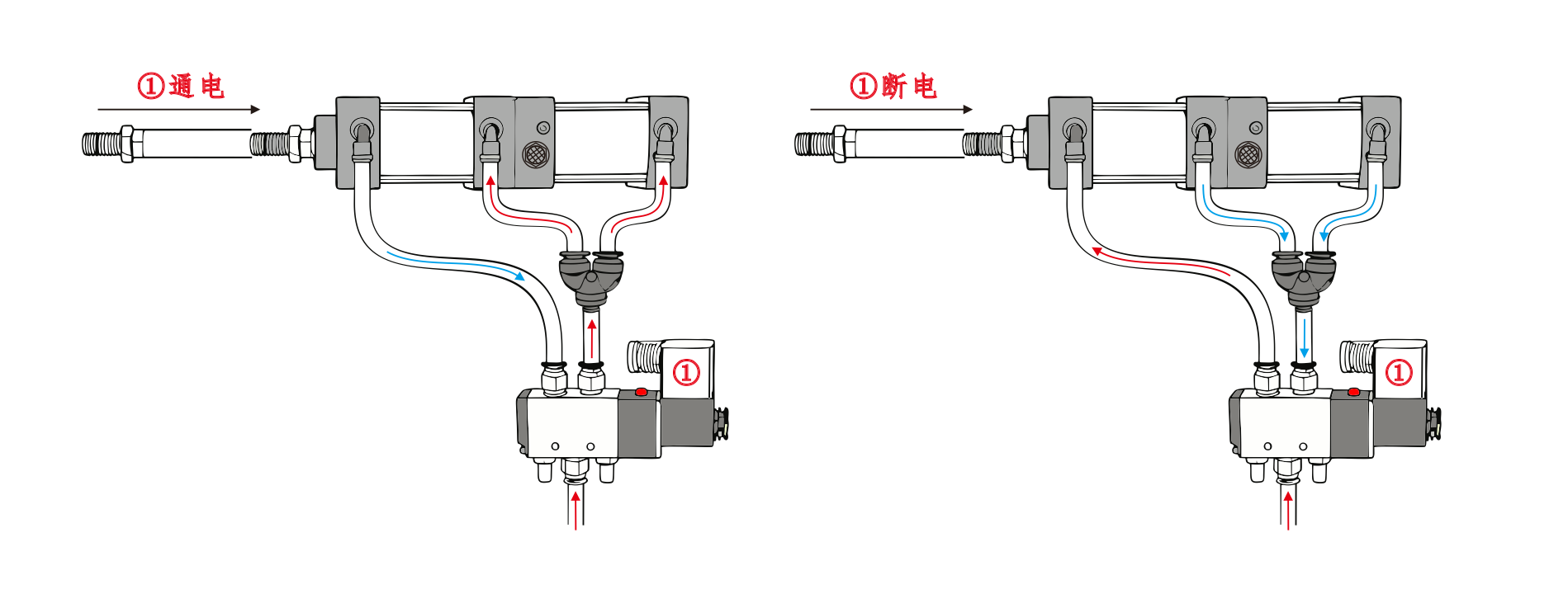

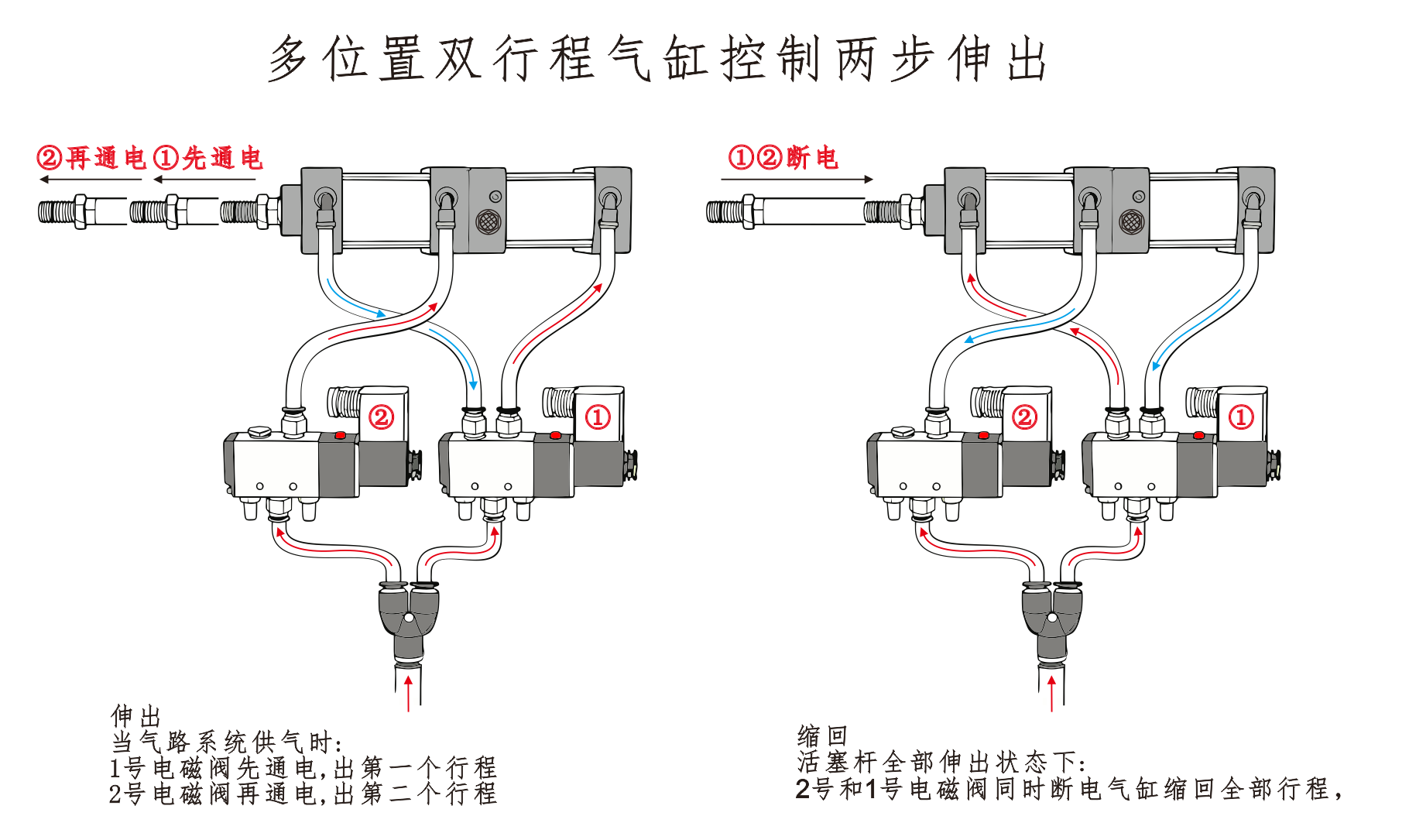

ໂຄງການຄວບຄຸມ Pneumatic ສໍາລັບກະບອກສູບຫຼາຍຕໍາແຫນ່ງ |
||
|

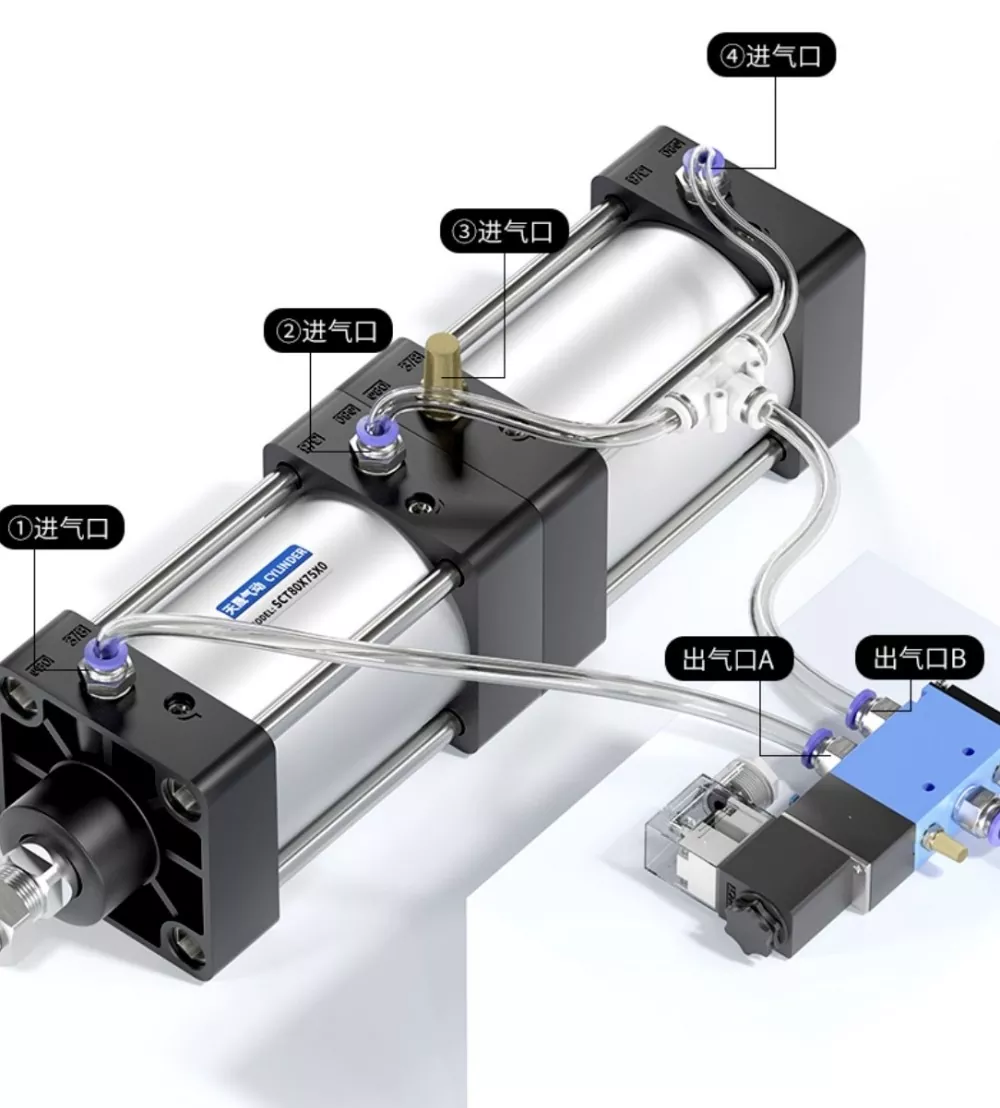

ແຕ່ລະສ່ວນຂອງກະບອກສູບມີ piston. ໃນເວລາທີ່ rod piston ຂະຫຍາຍ, pistons ທັງຫມົດສ້າງຜົນບັງຄັບໃຊ້ການຊຸກຍູ້. ເຖິງຢ່າງໃດກໍ່ຕາມ, ໃນລະຫວ່າງການຖອຍຫລັງ, ມີພຽງແຕ່ຫນຶ່ງ piston ຜະລິດກໍາລັງດຶງ. ເຄື່ອງປະດັບອາກາດຂອງ Cylinder ອາກາດທີ່ຢູ່ໃນຖັງທີ່ເຊື່ອມຕໍ່ກັບ silenceer. ໃນເວລາທີ່ port a ຂອງປ່ຽງ solenoid ແມ່ນ energized, ກະບອກສູບຢູ່ໃນຕໍາແຫນ່ງ retracted. ໃນເວລາທີ່ port b ແມ່ນ energized, ກະບອກສູບເລີ່ມຕົ້ນທີ່ຈະດໍາເນີນງານ. |

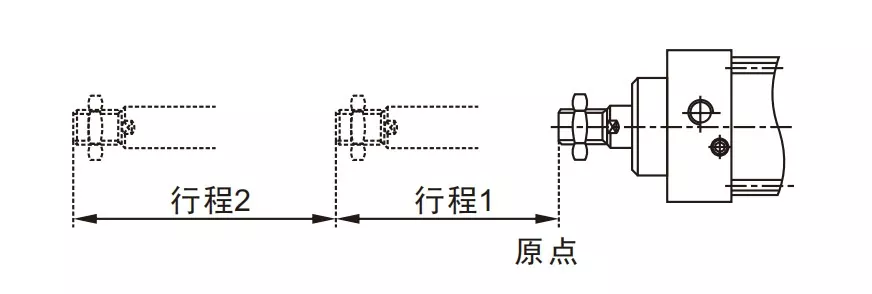

ຂະຫນາດ Bore (MM) ເມື່ອການສະຫນອງອາກາດຢູ່ໃນ: Solenoid Valve No.1 ມີພະລັງທີ່ແຂງແຮງ, ແລະກະບອກສູບຂະຫຍາຍໄປສູ່ເສັ້ນເລືອດຕັນໃນທໍາອິດ.
Solenoid Valve No.2 ແມ່ນພະລັງງານທີ່ແຂງແຮງ, ແລະກະບອກສູບຂະຫຍາຍໄປສູ່ເສັ້ນເລືອດຕັນທີ່ສອງ.
2. ໃນເວລາທີ່ rod piston ໄດ້ຂະຫຍາຍເຕັມທີ່: ບໍລິສັດ Solenoid Lo.1 ແລະ No.2 ທັງສອງແມ່ນທັງ De-Energized, ແລະກະບອກສູບທີ່ຈະຖອນຄືນໄດ້ຢ່າງເຕັມທີ່. |

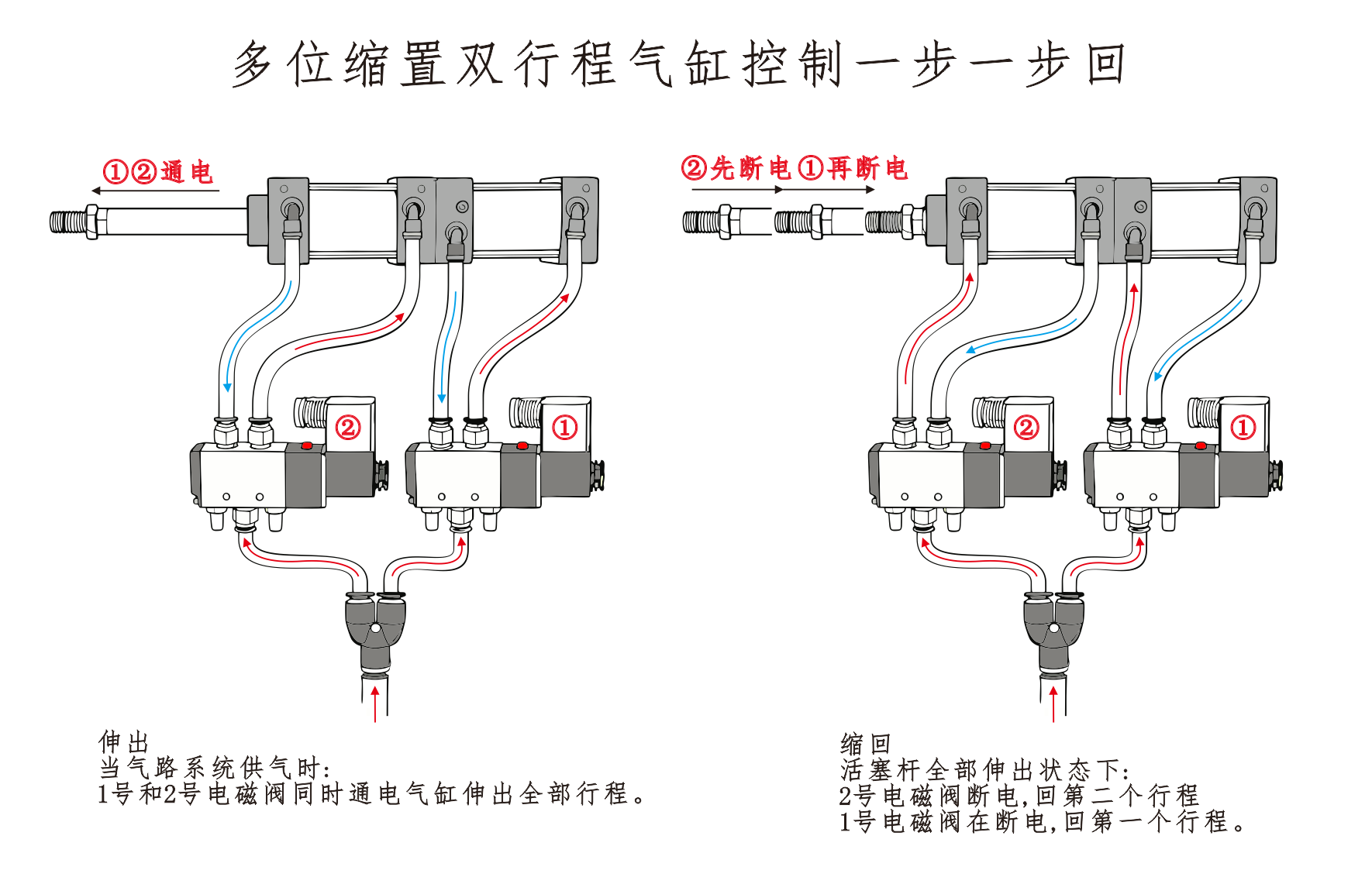

1. ການຂະຫຍາຍ (ເສັ້ນເລືອດຕັນໃນຕໍ່) ເມື່ອການສະຫນອງອາກາດຖືກເປີດໃຊ້: ບໍລິສັດ Solenoid Lo.1 ແລະ No.2 ມີຄວາມແຂງແຮງໃນເວລາດຽວກັນ. rod cylinder ຂະຫຍາຍອອກໂດຍຜ່ານເສັ້ນເລືອດຕັນໃນທັງຫມົດຈົນກ່ວາຂະຫຍາຍເຕັມທີ່.
2. retraction (ຂັ້ນຕອນໂດຍຂັ້ນຕອນການກັບຄືນ) ①returnເຖິງຕໍາແຫນ່ງທີສອງ ໃນເວລາທີ່ rod piston ໄດ້ຂະຫຍາຍເຕັມທີ່: ວາວ solenoid no.2 ແມ່ນເຮັດໃຫ້ມີຄວາມແຂງແຮງ, ເຮັດໃຫ້ກະບອກສູບເພື່ອດຶງອອກໄປຫາຕໍາແຫນ່ງທີສອງ. ②ກັບຄືນສູ່ຕໍາແຫນ່ງທໍາອິດ Solenoid Valve No.1 ແມ່ນເຮັດໃຫ້ມີແສງສະຫວ່າງ, ເຮັດໃຫ້ກະບອກສູບເພື່ອດຶງອອກໄປສູ່ຕໍາແຫນ່ງທໍາອິດແລະສໍາເລັດຂັ້ນຕອນການສົ່ງຄືນ. |
|
|
|
|

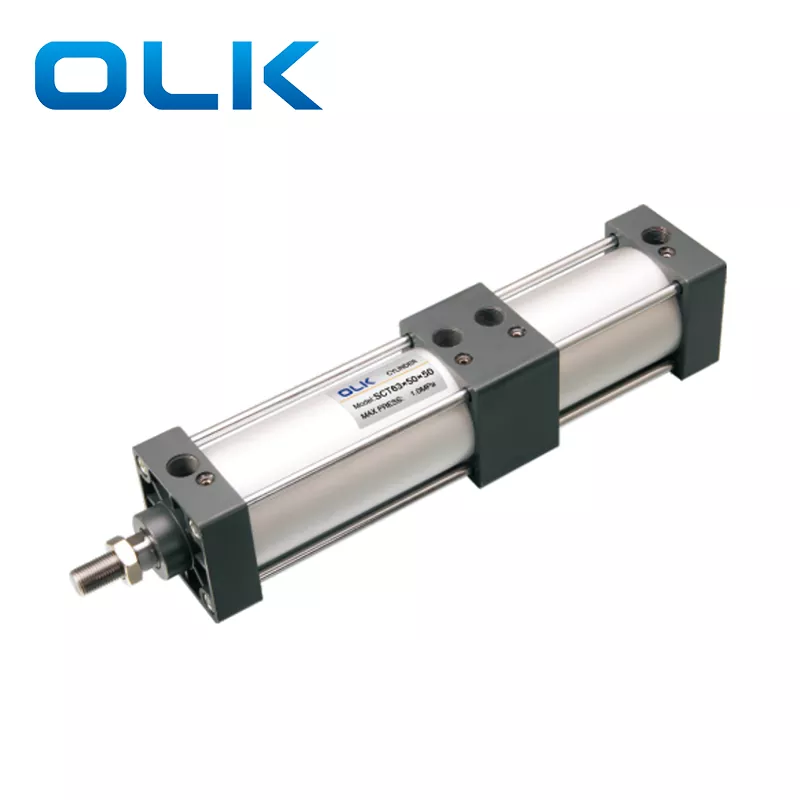

ຊຸດ Cylinder SCT ແມ່ນຫຍັງ?
ກະບອກສຽງ SCT ເປັນຂອງຊຸດຊຸດ pneumatic ມາດຕະຖານ Cylinder Tie Rod
